Các giắc cắm vít được lựa chọn và bảo dưỡng đúng cách sẽ nâng, định vị, hỗ trợ hoặc giữ tải công nghiệp một cách đáng tin cậy trong nhiều năm. Việc kết hợp chúng vào các ứng dụng cơ giới hóa là một vấn đề khá đơn giản khi đã hiểu được thiết kế giắc cắm.

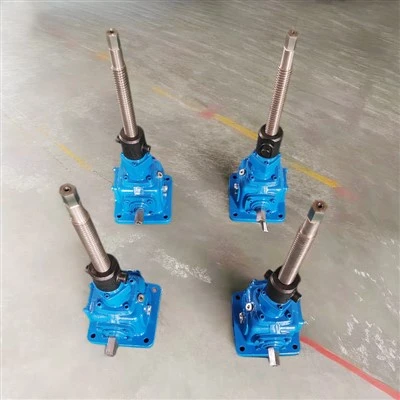

Các thành phần cơ bản của kích trục vít máy là vít nâng, bộ bánh răng và ổ trục đẩy.
Thiết kế của Jack
Jack có ba thiết kế cơ bản – Translating, Keyed for Non-Rotation và Keyed for Travelling Nut (KFTN). Chúng có thể được chỉ định với sự lựa chọn bốn điều kiện đầu vít tiêu chuẩn, đầu T1-thẳng tiện, đầu T2-tấm đệm tải, đầu T3-có ren hoặc đầu T4-đầu chốt chữ U.
Chuyển đổi vít jacklà những loại giắc cắm được chỉ định phổ biến nhất. Với thiết kế này, một con sâu được dẫn động tác động lên một bánh răng trục vít bên trong, sau đó bánh răng này dẫn động một vít nâng để kéo dài hoặc thu lại. Tất cả những gì cần thiết để hoạt động bình thường là hạn chế sự quay của vít nâng và áp dụng mô-men xoắn vào trục đầu vào. Điều này thường đạt được thông qua việc sử dụng các thanh dẫn hướng hoặc bằng cách gắn một tải trọng chung trên nhiều giắc cắm. Cũng có thể gắn giắc cắm vào một tải trọng đáng kể sẽ khắc phục được các lực quay vốn có và cho phép tải trọng kéo dài và thu lại. Hầu hết các ứng dụng đều sử dụng thiết kế giắc cắm này.
Jack có chìa khóađược khóa để không quay. Với biến thể này của giắc vít dịch chuyển, một chìa khóa, được cố định vào vỏ giắc và được lắp vào rãnh khóa được phay vào vít nâng, buộc vít nâng dịch chuyển mà không quay. Nó lý tưởng để sử dụng trong các ứng dụng mà một giắc đơn phải mở rộng để đáp ứng và di chuyển tải mà nó không được gắn vào. Giắc có khóa thường được sử dụng trong các ứng dụng giắc đơn, nếu không thì không thể hạn chế chuyển động quay của vít kích.
Jack cắm đai ốc có chìa khóa để di chuyển(KFTN), có một vít nâng được khóa vào bánh răng trục vít bên trong như một đơn vị duy nhất, buộc vít nâng phải quay, nhưng không tịnh tiến. Một đai ốc di chuyển có mặt bích, gắn vào tải, được truyền động bằng cách quay của vít nâng. Ở đây một lần nữa, điều quan trọng là phải hạn chế sự quay của đai ốc di chuyển bằng cách áp dụng một tải trọng đáng kể hoặc phổ biến hơn là bằng cách dẫn hướng tải hoặc gắn tải qua nhiều giắc cắm. Giắc cắm KFTN lắp phẳng và là lựa chọn cần thiết khi không có đủ không gian trống cho ống bảo vệ.
